Le T/Guard-405 pour mesurer les points chauds dans les transformateurs de puissance

Description

Caractéristiques
  • Aucune autre calibration ou maintenance requise
  • Capteurs ne nécessitent pas de facteur correctif ou de calibration
  • Mémoire d'archivage de 32Mo
  • Communication par port série RS-485 ou MODBUS
  • Sorties analogiques 4-20mA
  • Précision de ±1°C
  • 2 à 16 canaux disponibles

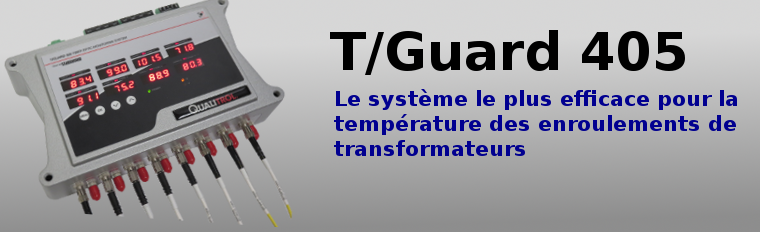

Le T/Guard-405™ de Neoptix est un système de mesure de températures multicanaux à fibre optique pour mesurer les points chauds dans les transformateurs de puissance.

Pour une brochure du conditionneur de signaux T/Guard-405, SVP contacter Neoptix

Le T/Guard-405™ a été développé en ayant à l’esprit d’excellentes performances et stabilité à long terme. Ce système de contrôle de température à fibre optique pour les transformateurs de puissance offre une précision et une fiabilité, assurant une opération sans soucis pour de nombreuses années.

En association avec le système 405, les capteurs de température à fibre optique Qualitrol® T2 offrent des mesures précises et directes des températures des enroulements d'un transformateur. Cette solution fournit une image réaliste en temps réel qui est plus rapide et plus précise que les meilleures mesures par thermocouples de l'huile du haut du transformateur, et un excellent complément à des mesures indirectes basées sur des modèles thermiques. Le système 405 donne la température exacte obtenue d'une sonde optique en 250 millisecondes, par canal. Les surcharges ou autres situation d'urgence sont ainsi détectées presque instantanément.

Le système T/Guard-405 est spécifiquement conçu pour répondre aux exigences de l'industrie de la transformation d'énergie: des intervalles étendus entre les entretiens, des composants robustes et la capacité de résister aux conditions les plus difficiles. Tous les composants ont été spécialement sélectionnés pour la performance à long terme, y compris la source de lumière qui a un MTBF supérieur à la durée de vie du transformateur. En outre, par rapport aux autres technologies disponibles sur le marché, comme la fluorescence, notre capteur, basé sur un semi-conducteur à l'état solide, ne se détériore pas ou ne dérive pas au fil du temps, ce qui permet des mesures de température constantes et absolues de vos enroulements de transformateurs et cela pour toute la durée de vie de ces équipements.

Nos sondes à fibres optiques sont faites uniquement avec des matériaux diélectriques et sont conçus pour résister aux conditions de fabrication, y compris la désorption au kérosène et les essais en chaleur, ainsi que l'immersion dans l'huile à long terme et les vibrations. De plus, les sondes de température Neoptix ™ sont interchangeables et aucuns facteurs d'étalonnage ou de jauge gênants ne sont nécessaires lors de changements de capteurs.

Le système exploite la technologie prouvée du AsGa à l'état solide. Un algorithme original est utilisé pour analyser le signal et fournir des mesures répétables et reproductibles.

Le système T/Guard-405 est disponible avec de 2 à 16 canaux optiques et est livré en standard avec un grand écran LED. La consommation électrique du système est de 15 watts.

Les trous de fixation sont intégrés directement dans le boîtier du T/Guard-405, ce qui permet une installation propre et résistante dans votre armoire de contrôle. En option, il est disponible de l’installer dans une enceinte NEMA4-12. L’option de refroidissement automatique et chauffage peut être commandée avec cette enceinte de protection.

Le 405 est livré en version standard avec une mémoire d'enregistrement de données de 32 Mo, ce qui permet aux services publics et opérateurs de transformateurs d'avoir l'historique de performance de ces transformateurs, sans la nécessité d'une connexion permanente à un système d'acquisition situé à distance. Cette mémoire représente plus de 8 ans d'enregistrement de données à chaque dix minute pour un transformateur instrumenté avec seize sondes de température. En outre, les points de données sont enregistrés avec un horodatage qui provient de l'horloge interne en temps réel.

Le système T/Guard-405 est facile à interfacer avec un système de triage ou station existante via ses sorties analogiques 4-20 mA ou son interface de communication Modbus. Lorsqu'il est utilisé avec le logiciel optionnel Neoptix OptiLink ™ sur le port série, le T/Guard devient un instrument de surveillance indispensable.

Le système T/Guard-405 est couvert par une garantie complète de 5 ans.



Brochure/images

BROCHURE

Pour une brochure du conditionneur de signaux T/Guard-405, SVP contacter Neoptix

IMAGES





Accessories

Neoptix a développé un grand nombre d'accessoires qui complèteront vos systèmes T/Guard-405 :

Logiciel OptiLink (Pièce: OPTI-LNK)
Un logiciel de contrôle compatible avec Windows, polyvalent et offrant la possibilité d'enregistrer les données. Un excellent complément à votre thermomètre à fibres optiques Neoptix.



Logiciel OptiLink-II
(Pièce: OPTI2-LNK)
Un logiciel de contrôle compatible avec Windows XP jusqu'à Windows 8, polyvalent, utilisant les toutes dernières technologies de Microsoft.







Étui de transport pour T/Guard (Part: 405-CAS)
En aluminium avec mousse à l'intérieur pour protéger votre appareil, vos senseurs et vos accessoires.

RS-485 to USB adapter (Part: NXP-341)
Adapteur RS-485 à USB, avec câble USB de 1 mètre et câble série de 2 mètres. Avec pilote pour Windows.

Boîtier NEMA pour système T/Guard (pièce # NXP-300)
Cette enceinte NEMA-4 offre une excellente étanchéité à l’eau, l'huile et la poussière, permettant ainsi une protection à votre conditionneur de mesure de température T/Guard-405 (ou autres modèles de Neoptix). Elle est fabriquée en 'acier jauge 14, avec fini à base phosphatée et avec poudre de polyester appliquée électrostatiquement à haute température. ANSI/ASA 61 gris. NEMA-4-12 / IP66. Ce boitier est aussi disponible avec aération forcée (avec ventilateur) ; Pièce # NXP-301-xx, ou xx peut prendre la valeur de 120 ou 220 VAC.

Option de chauffage pour boîtier NEMA NXP-300 (Pièce # NXP-310)
Option de chauffage pour enceinte NEMA-4, avec thermostat. Puissance de chauffage 550 watts. Disponible en 120 VAC ou 220 VAC.

Bloc d’alimentation « DIN-Rail » (pièce # TGD-DPS)
Bloc d’alimentation au format « DIN-Rail », avec sortie 24 VDC, 0.75 A. Entrée universelle (90-260 @ 47-63 Hz ou 110-370 VDC).
